مایکروویوها هر روز در میلیونها خانه، رستوران و آشپزخانههای شلوغ استفاده میشوند. پشت مرحله آسان بستن درب و زدن دکمه “شروع”، یک قطعه ایمنی کلیدی قرار دارد. این قطعه، سوئیچ درب مایکروویو است.
سازندگان لوازم خانگی و مهندسان تعمیر نیاز به دانستن نحوه کار این سوئیچ دارند. آنها همچنین باید سوئیچ مناسب را انتخاب کنند. این انتخاب واقعاً بر ایمنی محصول تأثیر میگذارد. بر هزینه در طول عمر محصول تأثیر دارد. و به رعایت تمام قوانین ایمنی کمک میکند.
این راهنما مکانیسم داخلی را توضیح میدهد. پیکربندی سیمکشی را پوشش میدهد. نکاتی در مورد چگونگی انتخاب سوئیچ مناسب ارائه میدهد. و در مورد مشکلات رایجی که رخ میدهد صحبت میکند. همچنین برخی مدلهای میکرو سوئیچ شرکت ZHEJIANG KANGERLE ELECTRONICS CO. LTD را که برای استفاده در مایکروویو مناسب هستند، مقایسه میکند.
سوئیچ درب مایکروویو چیست؟
سوئیچ درب مایکروویو نوعی میکرو سوئیچ است. پشت مکانیسم قفل درب فر قرار دارد. بررسی میکند که آیا درب کاملاً بسته و قفل شده است. تنها زمانی که ترتیب سوئیچینگ صحیح رخ میدهد، مدار کنترل اجازه روشن شدن مگنترون را میدهد.
در بیشتر مایکروویوها، سه سوئیچ وجود دارد. اینها سوئیچ اینترلوک اولیه، سوئیچ اینترلوک ثانویه و سوئیچ مانیتور هستند. این تنظیم سهگانه مانع نشت تشعشعات مایکروویو میشود. از کاربران در برابر هرگونه آسیب محافظت میکند.
قبل از بررسی نحوه انتخاب یکی، مهم است که بفهمیم چگونه این سوئیچها با هم کار میکنند. آنها به صورت الکتریکی و مکانیکی متصل هستند.
نحوه کار سوئیچ درب مایکروویو
سیستم ایمنی درب مایکروویو از فشار مکانیکی همراه با منطق قفل الکتریکی استفاده میکند.
عملکرد مکانیکی
هنگام بسته شدن درب، قلاب پلاستیکی قفل به اهرم میکرو سوئیچ فشار میآورد. محرک داخل سوئیچ حرکت میکند. سپس کنتاکتهای فلزی داخلی موقعیت خود را تغییر میدهند. از COM به NO یا از COM به NC سوئیچ میکنند.
هنگام باز شدن درب، فنر داخل سوئیچ کنتاکتها را به حالت اولیه بازمیگرداند. فاصله عمل معمولاً ۰٫۵ تا ۱٫۵ میلیمتر است. حتی یک ناهماهنگی کوچک میتواند مانع کارکرد صحیح سوئیچ شود.
منطق اینترلوک الکتریکی
یک تنظیم ساده به این شکل است:
| نوع سوئیچ | نوع کنتاکت | عملکرد |
|---|---|---|
| سوئیچ اولیه | Normally Open (NO) | هنگام بسته شدن درب، برق تأمین میکند |
| سوئیچ ثانویه | Normally Open (NO) | تأیید پشتیبان |
| سوئیچ مانیتور | Normally Closed (NC) | اگر خطایی رخ دهد، فیوز را فعال میکند |
اگر سوئیچ اولیه هنگام باز شدن درب باز نشود، سوئیچ مانیتور مدار کوتاه ایجاد میکند. این فیوز را بلافاصله میسوزاند. این طراحی مانع کارکرد مگنترون با درب باز میشود.
این حفاظت لایهای دلیل آن است که سوئیچ درب مایکروویو به عنوان یک قطعه ایمنی کلیدی شمرده میشود.
مشخصات رایج سوئیچ درب مایکروویو
سوئیچ کوچک و فشرده به نظر میرسد. اما نیازهای الکتریکی آن بسیار دقیق است.
پارامترهای معمول شامل این جزئیات است:
- جریان نامی: ۳A–۱۶A
- ولتاژ نامی: ۱۲۵/۲۵۰VAC
- مقاومت کنتاکت: ≤ ۵۰mΩ
- عمر الکتریکی: ۱۰۰٬۰۰۰–۵۰۰٬۰۰۰ چرخه
- نیروی عملیاتی: ۵۰–۱۵۰gf
- مقاومت عایقی: ≥ ۱۰۰MΩ
مایکروویوها هنگام شروع، جریان هجومی بالایی میکشند. بنابراین مواد کنتاکت و ساختار فنر مهمتر از ظاهر سوئیچ است.
عوامل کلیدی هنگام انتخاب سوئیچ درب مایکروویو
انتخاب سوئیچ درب مایکروویو مناسب بیش از تطبیق ولتاژ و جریان است. مهندسان باید نوع بار الکتریکی، تطبیق مکانیکی، طول عمر و گواهیهای مورد نیاز را بررسی کنند.
رتبهبندی الکتریکی و نوع بار
مایکروویوها بارهای القایی و مقاومتی ایجاد میکنند. یک میکرو سوئیچ ۳A ممکن است برای منطق اینترلوک سطح سیگنال کافی باشد. اما رتبهبندیهای ۶A یا بالاتر اغلب در مدارهای اولیه استفاده میشود.

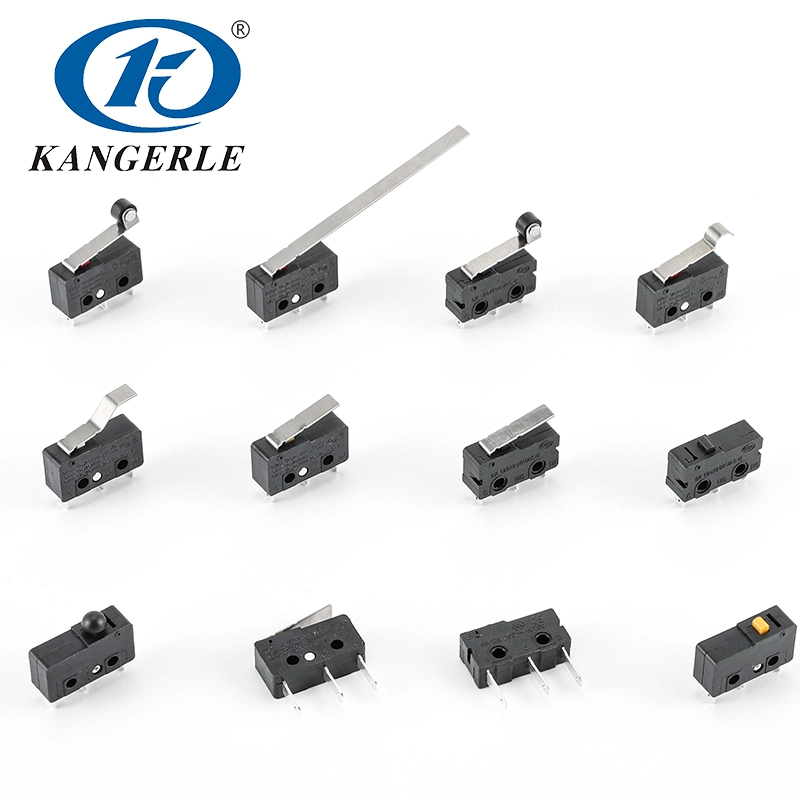

برای مثال، میکرو سوئیچ KW3 شرکت ZHEJIANG KANGERLE ELECTRONICS معمولاً با رتبه ۶A/۲۵۰VAC است. برای موقعیتهای اینترلوک استاندارد خانگی مایکروویو مناسب است. میکرو سوئیچ KW12 اغلب برای مدارهای کنترل جریان پایین استفاده میشود.
انتخاب سوئیچی با حاشیه جریان خیلی کم میتواند منجر به جوش خوردن کنتاکت شود.
پیکربندی کنتاکت
سیستمهای درب مایکروویو معمولاً از SPDT استفاده میکنند، که به معنای Single Pole Double Throw است. آنها ترمینالهای COM–NO–NC دارند.
سوئیچ مانیتور نیاز به پیکربندی Normally Closed دارد. همیشه قبل از خرید هر سوئیچی، نمودار سیمکشی را بررسی کنید.
سازگاری مکانیکی
سوئیچ باید دقیقاً با فاصله سوراخهای براکت نصب همخوانی داشته باشد. همچنین نیاز به جهتگیری ترمینال مناسب، مانند مستقیم یا زاویه راست دارد. و نوع اهرم باید مطابقت داشته باشد، مانند اهرم لولایی، اهرم مستقیم یا پلانجر پین کوتاه.
در تولید لوازم خانگی با حجم بالا، حتی تفاوت ۰٫۲ میلیمتر میتواند به کارایی مونتاژ آسیب بزند.
دوام و چرخه عمر
مایکروویوهای مصرفی ممکن است ۳ تا ۱۰ بار در روز کار کنند. این حدود ۱۰٬۰۰۰ چرخه در سال است. واحدهای تجاری خیلی بیشتر کار میکنند.
سوئیچ درب مایکروویو با رتبه ۱۰۰٬۰۰۰ چرخه ممکن است برای مدلهای پایه کار کند. اما لوازم پیشرفته با ۳۰۰٬۰۰۰ چرخه یا بیشتر بهتر عمل میکنند.
گواهیهای ایمنی
به دنبال سوئیچهایی باشید که تأییدیههای ایمنی شناختهشده داشته باشند. خوبهایی مانند UL، VDE، CQC و TUV.
این گواهیها برای بازارهای صادراتی ضروری هستند.
حالا که عوامل کلیدی روشن است، دانستن آنچه معمولاً اشتباه میرود کمک میکند.
حالات شکست رایج در سوئیچهای درب مایکروویو
درک الگوهای شکست رایج در کار طراحی و خدمات کمک میکند.
- جوش خوردن کنتاکت: این به دلیل جریان هجومی بیش از رتبه است. علائم شامل کارکرد مایکروویو حتی هنگام باز بودن درب است.
- سایش مکانیکی: کوبیدن مکرر درب میتواند اهرم محرک را با گذشت زمان تغییر شکل دهد.
- انباشت کربن: جرقهزنی با گذشت زمان مقاومت کنتاکت را افزایش میدهد.
- ناهماهنگی: سایش قلاب درب پلاستیکی میتواند نیروی عمل را کاهش دهد. این مانع سوئیچینگ کامل میشود.
در بسیاری از موارد خدمات، تعویض سوئیچ درب مایکروویو مشکل “مایکروویو شروع نمیشود” را حل میکند.
مقایسه: KW3 در مقابل KW12 برای استفاده در مایکروویو
در زیر مقایسه سادهای برای طراحان لوازم خانگی است:
| ویژگی | سری KW3 | سری KW12 |
|---|---|---|
| جریان نامی | تا ۱۶A | معمولاً تا ۳A |
| اندازه | اندازه میکرو سوئیچ استاندارد | میکرو سوئیچ فشرده |
| کاربرد | اینترلوک اولیه | مدار کنترل/مانیتور |
| دوام | تحمل بار بالاتر | قابلیت اطمینان سطح سیگنال |
برای مایکروویوهای خانگی استاندارد، KW3 معمولاً برای موقعیتهای اینترلوک اصلی انتخاب میشود. KW12 برای عملکردهای منطقی کمکی مناسب است.
سناریوهای کاربردی فراتر از مایکروویوها
اگرچه این سوئیچها برای سیستمهای ایمنی درب مایکروویو طراحی شدهاند، میکرو سوئیچهای مشابه به طور گسترده در دستگاههای دیگر استفاده میشوند.
آنها در اجاقهای القایی، فرهای برقی، ماشینهای قهوه، ماشینهای لباسشویی و سرخکنهای هوا ظاهر میشوند. در هر مورد، تشخیص درب یا درپوش برای حفاظت کاربر ضروری است.
سازندگان لوازم آشپزخانه جدید اغلب پلتفرمهای میکرو سوئیچ را در سراسر خطوط محصول استاندارد میکنند. این گام پیچیدگی تأمین را کاهش میدهد.
چرا کیفیت در اجزای ایمنی مایکروویو مهم است
سوئیچ درب مایکروویو قطعه زیباییشناختی نیست. جریان برق را مستقیماً کنترل میکند. از کاربران در برابر قرار گرفتن در معرض تشعشعات محافظت میکند. و به عنوان آخرین مانع ایمنی عمل میکند وقتی سیستمهای دیگر شکست میخورند.
استفاده از مواد کنتاکت درجه پایین ممکن است هزینه را چند سنت در هر واحد کاهش دهد. اما ریسک شکست را افزایش میدهد. در بازارهای جهانی، فراخوان محصولات به دلیل شکستهای ایمنی عواقب مالی و نظارتی بزرگی دارد.
برای تولیدکنندگان OEM، کیفیت تأمین مداوم و پایداری ابعادی اغلب مهمتر از تفاوتهای کوچک قیمت است.
درباره ZHEJIANG KANGERLE ELECTRONICS CO. LTD
ZHEJIANG KANGERLE ELECTRONICS CO. LTD یک تأمینکننده حرفهای میکرو سوئیچ است. آنها در توسعه و تولید سوئیچهای دقیق برای لوازم خانگی و تجهیزات صنعتی تخصص دارند. شرکت طیف وسیعی از مدلهای میکرو سوئیچ ارائه میدهد. اینها رتبههای جریان مختلف، ساختارهای ترمینال و انواع محرک را پوشش میدهند.
با تجربه در پروژههای ODM و OEM، شرکت راهحلهای سفارشی بر اساس نیازهای کاربردی پشتیبانی میکند. پرتفولیوی محصولات آن شامل میکرو سوئیچهایی است که به طور گسترده در مایکروویوها، لوازم آشپزخانه و دیگر دستگاههای الکتریکی که نیاز به مکانیسمهای اینترلوک ایمنی دارند، استفاده میشود. فرآیندهای کنترل کیفیت دقیق و رعایت استانداردهای ایمنی بینالمللی تأمین قابل اعتماد به بازارهای جهانی را امکانپذیر میکند.
برای تولیدکنندگانی که به دنبال تأمین سوئیچ درب مایکروویو پایدار با پشتیبانی فنی هستند، همکاری با یک تأمینکننده با تجربه ریسک را در مراحل توسعه و تولید انبوه کاهش میدهد.
نتیجهگیری
سوئیچ درب مایکروویو قطعه کوچکی با نقش بزرگ است. جریان برق را کنترل میکند. از کاربران در برابر قرار گرفتن در معرض تشعشعات محافظت میکند. و به عنوان آخرین مانع ایمنی عمل میکند وقتی سیستمهای دیگر شکست میخورند.
هنگام انتخاب سوئیچ درب مایکروویو، مهندسان باید بر رتبهبندی الکتریکی، تطبیق مکانیکی، عملکرد چرخه عمر و گواهی تمرکز کنند. مدلهایی مانند KW3 و KW12 نقشهای مدار مختلفی را ایفا میکنند. آنها باید به درستی مطابقت داده شوند.
برای تولیدکنندگان لوازم خانگی، سرمایهگذاری در میکرو سوئیچهای با کیفیت بالا مسائل پس از فروش را کاهش میدهد. قابلیت اطمینان محصول را بهبود میبخشد. و از رعایت در بازارهای صادراتی پشتیبانی میکند.
سؤالات متداول
عملکرد سوئیچ درب مایکروویو چیست؟
سوئیچ درب مایکروویو بررسی میکند که آیا درب فر کاملاً بسته است. تنها زمانی که قفل درب محرک داخلی میکرو سوئیچ را فعال کند، اجازه کار مگنترون را میدهد. این مانع نشت تشعشعات مایکروویو میشود.
چند سوئیچ درب مایکروویو داخل یک فر وجود دارد؟
بیشتر مایکروویوها سه سوئیچ دارند: اینترلوک اولیه، اینترلوک ثانویه و سوئیچ مانیتور. با هم سیستم اینترلوک ایمنی را تشکیل میدهند.
چگونه سوئیچ جایگزین درب مایکروویو مناسب را انتخاب کنیم؟
ولتاژ نامی را بررسی کنید، که معمولاً ۲۵۰VAC است. به رتبه جریان نگاه کنید، جایی که ۳A–۶A رایج است. نوع ترمینال، سبک محرک و ابعاد نصب را ببینید. همیشه پیکربندی کنتاکت مانند NO یا NC را با سیمکشی اصلی مطابقت دهید.
چه چیزی باعث شکست سوئیچ درب مایکروویو میشود؟
علل رایج شامل جوش خوردن کنتاکت به دلیل جریان هجومی بالا است. سایش مکانیکی از کوبیدن مکرر درب. انباشت کربن از جرقهزنی. و مسائل ناهماهنگی در مکانیسم قفل.
آیا سوئیچ درب مایکروویو معیوب میتواند باعث عدم شروع فر شود؟
بله. اگر مدار اینترلوک بسته شدن صحیح درب را تشخیص ندهد، برد کنترل عملیات را مسدود میکند. تعویض سوئیچ درب مایکروویو معیوب اغلب این مسئله را حل میکند.
